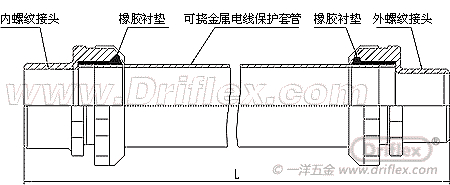

ENG增安防爆型

Model: ENG
Description:

结构与用途:
       增安型防爆可挠金属电线保护套管,采用我公司生产可挠金属电线保护套管和防爆接头,产品质量,使用方便,寿命长,安全可靠,是新一代防爆可挠金属电线保护套管。
       本产品适用于爆炸性气体环境、粉尘场所,做为防爆电机、电器、仪器、仪表、设备、进出线连接的保护套管,对钢管配线弯曲难度大,配管困难的地方安装使用方便。

产品特点:
      1、承压与耐振动性能
      2、屏蔽功能
      3、自由弯曲,保护层光滑柔软、防腐阻燃
      4、温度范围:零下20摄氏度到60摄氏度
      5、安装简便

相关配置说明
该产品可按用户需要订货加工,接头形式可为英制螺纹或公制螺纹。

序号 规格

每根长度 mm

内径I.D mm

外径O.D mm

对应管螺纹 ″ 有效弯曲角度(°) 承受压力 KPa
1

ENG15*700

700 14.1 23.1 G1/2 360° 50
2 ENG17*700 700 16.6 20.6 G1/2 360° 50
3 ENG24*1000 1000 23.8 30.4 G3/4 270° 50
4 ENG30*1000 1000 29.3 36.5 G1 210° 50
5 ENG38*1000 1000 37.1 44.9 G11/4 180° 50
6 ENG50*1200 1200 49.1 56.9 G11/2 140° 50
7 ENG63*1200 1200 62.2 71.5 G2 120° 50
8 ENG76*1200 1200 76.0 85.3 G21/2 100° 50
9 ENG83*1200 1200 81.0 90.9 G3 90° 50
10 ENG101*1400 1400 100.2 110.1 G4 90° 50
