DNG隔爆防爆型

Model: DNG
Description:

结构与用途：

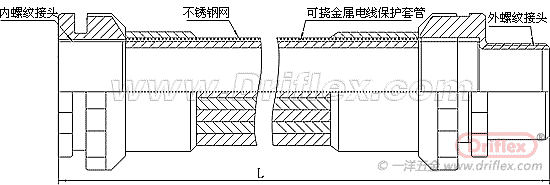

      隔爆型防爆可挠金属电线保护套管，采用我公司生产可挠金属电线保护套管和防爆接头，套管外径编织不锈钢金属网，产品严格执行JB9600-1999标准，各项指标完全符合该标准有关规定。产品质量，使用方便，寿命长，安全可靠，是新一代防爆可挠金属电线保护套管。对钢管配线弯曲难度大，配管困难的地方安装使用方便。

产品特点：
      1、机械保护功能
      2、屏蔽功能和防高温辐射，耐磨耐腐
      3、自由弯曲
      4、温度范围：零下20摄氏度到60摄氏度
      5、安装简便

相关配置说明:
该产品可按用户需要订货加工，接头形式可为英制螺纹或公制螺纹。

序号 规格

每根长度 mm

内径I.D mm

对应管螺纹 "

 有效弯曲角度 (°) 承受压力 KPa
1

DNG15*700

 700 14.1 3/8 360°

2


2 DNG17*700 700 16.6 1/2 360°
3 DNG24*1000 1000 23.8 3/4 270°
4 DNG30*1000 1000 29.3 1 210°
5 DNG38*1000 1000 37.1 11/4 180°
6 DNG50*1200 1200 49.1 11/2 140°
7 DNG63*1200 1200 62.2 2 120°
8 DNG76*1200 1200 76.0 21/2 100°
9 DNG83*1200 1200 81.0 3 90°
10 DNG101*1400 1400 100.2 4 90°
